聚苯硫醚（PPS）是一种高性能热塑性工程塑料，具有优异的耐热性、耐化学腐蚀性、阻燃性及机械强度。其长期使用温度可达200～220℃，并能耐受大多数酸、碱、有机溶剂的侵蚀。此外，PPS的尺寸稳定性好，电绝缘性能优异，因此在电子电气、汽车工业、机器人及AI服务器等领域得到广泛应用。

为充分发挥该材料的性能特点，需根据制品要求选择合适的成型方法，常见的有注塑、挤塑、模压及喷涂四种方式。

1. 注塑成型工艺

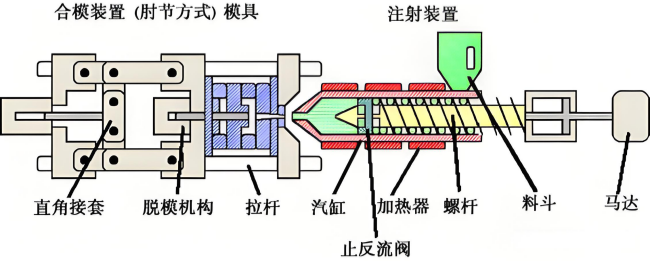

注塑是PPS 最主要的成型方式。所用材料多为添加碳纤维、玻璃纤维或其他填料进行增强或化学改性的牌号，熔融速率宜控制在20 ～ 150 g/min（测定条件：343℃、0.5 MPa）。设备方面推荐采用螺杆式注塑机。

工艺参数要点：

温度控制：料筒加热段温度范围为200～ 350 ℃。

注射压力：一般设定在50～ 150 MPa之间。

模具温度的影响：当模具温度低于90℃时，所得制品结晶度较低，约为20%～30%；若模具温度升高至120 ～220℃，制品结晶度可达50%～60%，耐热性和力学性能更优。

典型工艺条件：料筒温度300～350 ℃，注塑压力65 ～130 MPa，模具温度 120～200℃，保压时间30～120 秒，成型收缩率约为0.25% ～0.75%。

2. 挤塑成型工艺

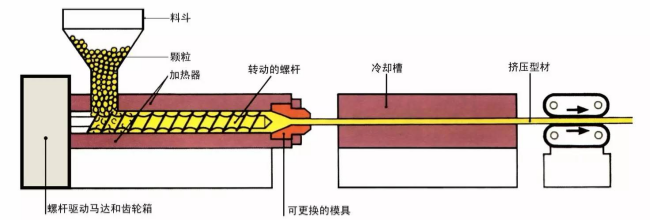

PPS 挤塑成型多采用带有排气功能的挤塑机，以排出熔体中的挥发物，保证制品质量。挤塑生产线通常包含冷却水槽、加热装置及模具等部分。

典型工艺条件：

-  冷却水槽温度保持在 200℃以下。

-  加热段温度控制在 300～340℃，加热段与冷却槽连接区温度设为 320～340℃。

- 机头模具温度维持在300～320℃。

该工艺适合于生产管材、棒材、型材及薄膜等连续长度的制品。

3. 模压成型工艺

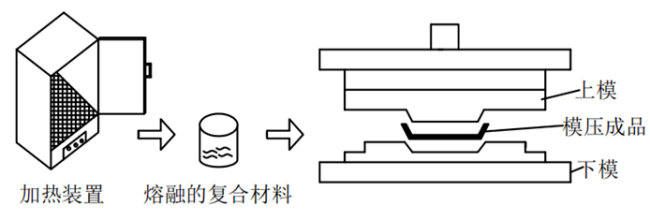

模压成型适用于生产较大尺寸或形状较简单的PPS制品。操作流程如下：

1. 预干燥：将PPS 树脂粉末在250℃以下预先干燥约2小时，去除水分。

2. 混料：将干燥后的树脂与所需填料按比例充分混合均匀。

3.  模压加热：将混合料加入模具中，升温至约370℃使其熔融，并保持一定时间。

4. 冷却定型：将模具连同制品移至冷压机上进行降温固化。冷却时间由制品的厚度决定，厚壁件需要更长的冷却周期。

此法设备投资相对较低，适合小批量或大型制件的生产。

4. 喷涂成型工艺

PPS 喷涂主要以静电粉末喷涂方式实现，用于金属工件的防腐或自润滑涂层制备。

工艺流程：

前处理：先用溶剂清洗金属工件表面油脂，随后进行喷砂处理，必要时辅以化学处理，以增强涂层与基体的结合力。

预热：将处理好的工件进行预热处理。

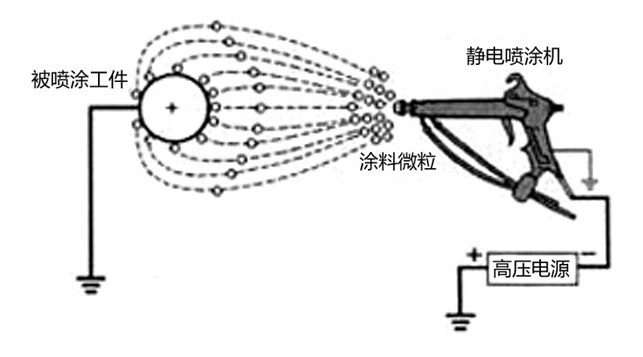

喷涂：采用静电喷枪将PPS 粉末均匀涂覆于工件表面。

固化：使粉末在高温下熔融流平并硬化，形成致密涂层。

通过该方法获得的PPS 涂层具有优异的耐腐蚀、耐高温及绝缘性能，常用于化工管道、阀门、泵体及电子元件的防护。
