这几年，新能源车发布会上，从屏幕尺寸到零百加速，从智驾芯片算力到音响扬声器数量，参数越堆越满，噱头越玩越花。消费者被训练得能脱口而出“碳化硅”“域控制器”“CTC电池底盘一体化”，却很少有人问一句：那些真正决定一辆车五年后还好不好开的“隐性成本”，到底花在了哪里？

你可能想不到，答案藏在一款名为PPS（聚苯硫醚）的工程塑料里。

它从来不出现在配置表上，却渗透在每台新能源车的核心系统中——水泵叶轮、油泵转子、连接器绝缘体、电机绝缘骨架、铜排、IGBT模块壳体、电池支架……但凡涉及高温、高压、腐蚀性介质的部件，几乎都有它的参与。燃油车时代，PPS单车用量不足1公斤；新能源车则普遍超过2.5公斤。用量增长的背后，是工作环境的根本变化——200摄氏度高温、800V高压、电解液腐蚀、零下40摄氏度冷热冲击，这些工况条件对材料的要求远非传统工程塑料所能满足。

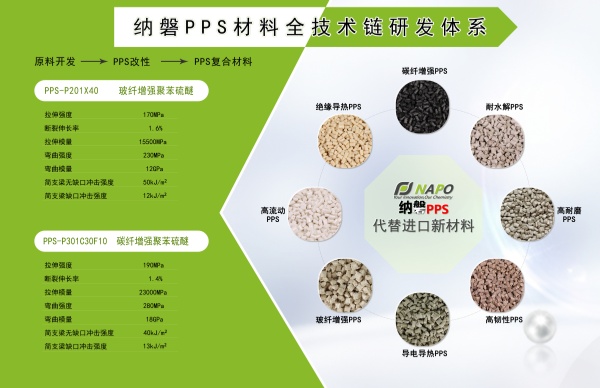

PPS之所以能够胜任，与其分子结构密切相关。其主链由苯环和硫原子交替排列，刚性强、致密度高，赋予材料一系列工程优势：长期耐热温度达200至220摄氏度，热变形温度超过260摄氏度；阻燃等级达到UL94 V-0级；吸水率仅为0.03%，湿热环境下尺寸变化极小；同时具备良好的电绝缘性能，可满足800V高压平台的绝缘要求。此外，PPS对冷却液、电解液及多数酸碱溶剂均表现出较强的化学稳定性。

不过，真正让PPS在新能源领域获得广泛应用的原因，并非某项性能特别突出，而是在多项性能约束下找到了较好的平衡点。

将PPS与几种应用场景重叠度较高的材料进行比较，可以更清晰地看到这一点。

PPS vs. PBT：

PBT是通用工程塑料中用量较大的品种，成本较低、加工性好，在成本敏感且工况温和的部件中应用广泛。但其耐热性有限，长期使用温度约120摄氏度，且耐水解和耐酸性较差，在高温高湿环境下性能衰减明显，较难满足动力系统的长期可靠性要求。

PPS vs. PPA/PA：

PPA和PA（尼龙）系列材料的耐热性和机械强度优于普通工程塑料，价格也处于中等水平，具有一定竞争力。但这类材料普遍存在吸湿率偏高的问题——PA66约为1.9%，PPA虽有所改善，仍远高于PPS的0.03%。吸湿后材料尺寸膨胀、性能波动，对于阀芯、骨架等对尺寸精度要求较高的零件，可能导致配合间隙改变甚至功能失效。在干燥状态下的性能差异不明显，但湿热环境下的长期表现存在实质差距。

PPS vs. LCP：

LCP在800V高频高压场景下具有突出优势：流动性好，可注塑薄壁件，耐热超过300摄氏度，高频绝缘性能优异。但其局限性同样明显：原料价格约为PPS的2至4倍；分子高度定向导致各向异性显著，收缩不均匀，尺寸控制难度较大；材料较脆，抗冲击性能不足，且难以进行超声波或激光焊接。综合来看，LCP适用于特定结构的小型零件，而在需要兼顾多项性能的大型结构件上，应用受限。

材料选型并非寻找“最强”选项，而是在耐热、耐湿、尺寸稳定、加工性能、长期可靠性和成本等多重约束中寻找最优解。PPS在单项性能上未必均占优势，但在新能源三电系统及热管理系统的复杂工况下，综合表现较为均衡，因而成为该领域应用较为广泛的材料选择之一。
